1Ч-160

Редуктор червячный одноступенчатый универсальный 1Ч-160.

НАЗНАЧЕНИЕ:

увеличивает крутящий момент машин и механизмов; снижает частоту вращения. Передаточное отношение: 8...80.

Возможности:

Работают при постоянной и переменной нагрузке.
Работа в одном направлении и реверс.
Редукторы рассчитаны на длительную (24 часа в сутки) постоянную работу и с частыми остановками.
Возможность эксплуатации в температурном диапазоне от -45оС до +40оС.
Обороты на входном валу не превышает 1500 об/мин.

Исполнение. Редукторы выпускаются в таких исполнениях:

У и Т, категории размещения 1...3. Редукторы разработаны для эксплуатации в умеренном климате.
УХЛ и О, категория размещения 4.
Допустимая запыленность воздуха не более 10 мг/м3.
Расчеты проводились в соответствии с ГОСТ 15150-69.

РИС 1.

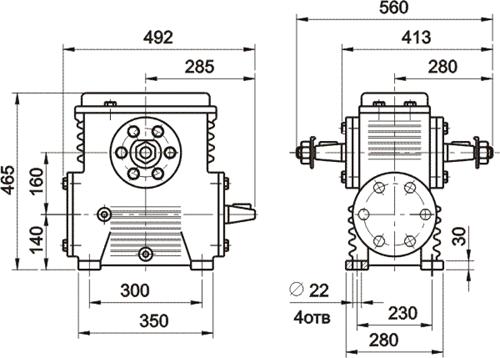

Исполнение одноступенчатого червячного редуктора 1Ч-160 с верхней крышкой.

РИС 2.

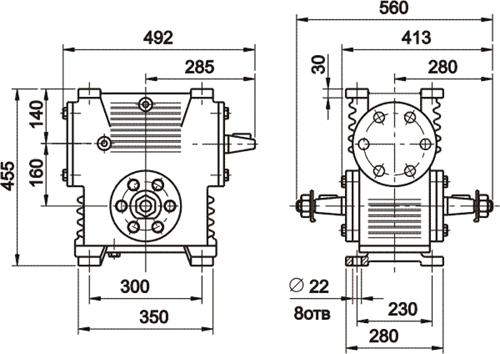

Исполнение редуктора с крышкой-лапой.

РИС 3-А.

РИС 3-Б.

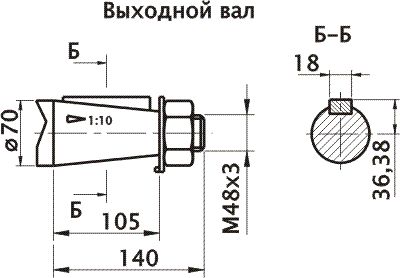

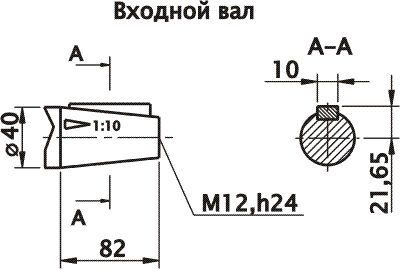

Исполнение валов.
(3-А — входной вал; 3-Б — выходной вал.)

Пример условного обозначения одноступенчатого червячного редуктора 1Ч-160 в заказе:

Червячный редуктор 1Ч-160-32-51-11-У2 или 1Ч-160-32-51-22-У2, где:

1Ч — типоразмер редуктора;
160 — межосевое расстояние, мм.;
32 — передаточное число;
51 — вариант сборки;
11 — вариант исполнения с верхней крышкой; 22 — вариант исполнения с крышкой-лапой;
У — климатическое исполнение;
2 — вариант размещения;
