Волновые 2МВз-63, 2МВз-80, 2МВз-125, 2МВз-160

Мотор редукторы волновые зубчатые 2МВз-63, 2МВз-80, 2МВз-125, 2МВз-160.

Назначение – общепромышленное. Для преобразования частоты вращения (уменьшения или увеличения) и изменения крутящего момента. Типоразмеры редукторов 2МВз-63... 2МВз-160 (3МВз-63... 3МВз-160).

Возможности:

Работа при продолжительной нагрузке 8-24 часа/сутки и с периодическими остановками.
Работа в одном направлении и с реверсом.
Нагрузка как постоянная, так и переменная.

Исполнение.

На лапах и фланцевое для горизонтальной и вертикальной установки. При вертикальной установке выходной вал крепится вниз. Рассчитан на работу в сети частотой 50 и 60 Hz, напряжением 380 V. По желанию заказчика возможна установка ЭД с другими стандартными напряжениями.

Редукторы выпускаются в таких исполнениях:

Климатическое исполнение мотор-редукторов: У, УХЛ и О, категории размещения 3 и 4.
Редукторы предназначены для работы в умеренном климате (ГОСТ 15150-69).
Запыленность воздуха не выше 10 мг/м3.
Высота размещения до 1000 м над уровнем моря.

Предназначены для работы в неагрессивной среде. Не взрывозащищенные.

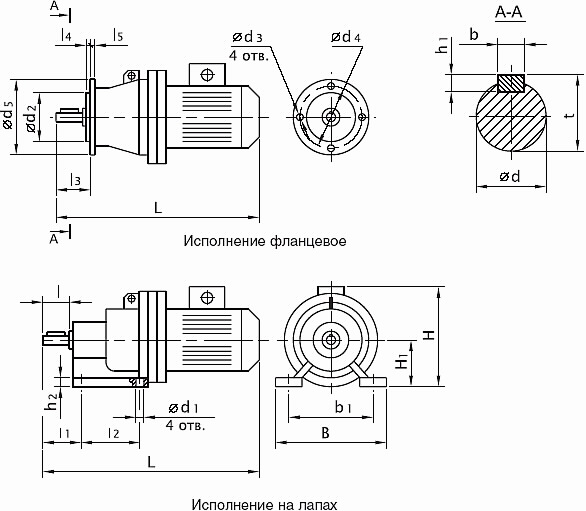

Рис.1 Габаритные и присоединительные размеры

Таб.1 Габаритные и присоединительные размеры, мм

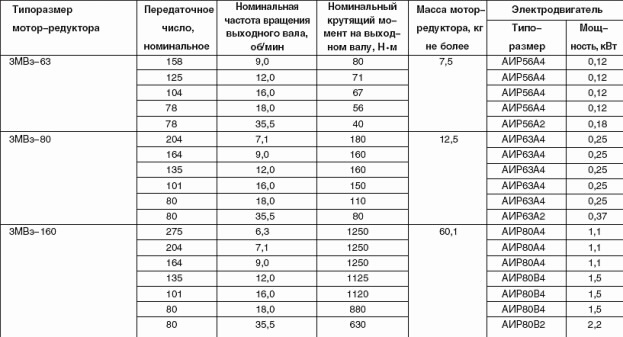

Таб.2 Технические характеристики

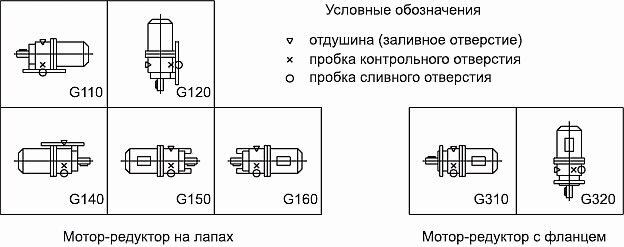

Рис.2. Варианты размещения мотор-редуктора по способу монтажа

Пример условного обозначения волновых зубчатых мотор редукторов 2МВз-63, 2МВз-80, 2МВз-125, 2МВз-160 (3МВз-63, 3МВз-80, 3МВз-125, 3МВз -160) в заказе:

Мотор-редуктор ЗМВз-80-16-G110-УЗ, 380 В, где:
ЗМВз - тип мотор-редуктора (мотор-редуктор волновой зубчатый);
80 - внутренний диаметр гибкого колеса, мм;
16 - номинальная частота вращения выходного вала, об/мин;
G110 - конструктивное исполнение по способу монтажа;
УЗ - климатическое исполнение (У) и категория размещения (3);
380B - номинальное напряжение в сети переменного тока.
