Мотор-редуктор NMRV

Мотор-редуктор NMRV

Область применения червячных одноступенчатых мотор-редукторов с электродвигателем NMRV – при комплектации оборудования в пищевой, молочной, химической промышленности. Они относятся к новому поколению, созданных по новейшим технологиям с соблюдением жестких стандартов.







Отличительные особенности стандартных мотор-редукторов:

  • Корпус мотор-редуктора литой из алюминиевого сплава у типоразмеров 025-090.
  • Корпус из серого чугуна марки G200 для типоразмеров 110-130. Чугун обработан с применением FEM-технологии.
  • Передаточные числа редуктора в диапазоне 7,5 – 100.
  • Выходной момент – максимум 1600 Н•м, при радиальной нагрузке 16500 Н.
  • Низкий уровень шума, компактность, долговечность в работе, высокий КПД.
  • Корпуса с 030 типоразмера окрашены полиэпоксидной краской-смолой RAL 5010.
  • Колеса червячной передачи производятся из сплава бронзы GCuSn12 (UNI7013-72).
  • Корпус особой компактной конструкции.
  • В зависимости от передаточного числа и типоразмера редуктора возможны разные варианты размеров входного фланца.
  • Мотор-редукторы редуктор NMRV могут эксплуатироваться в условиях разной степени загрязненности среды.

Для удобства конструкторов предоставляются чертежи мотор-редукторов в различных форматах:

  • 2D: Autocad (.dxf - .dwg), Solid Edge ( .dft), IGES ( .iges)
  • 3D: Parasolid ( .xt), Solid Edge ( .par), ACIS ( .sat), IGES ( .igs), STEP ( .step)

По запросу заказчика передаются таблицы соответствия редукторов NMRV и других изготовителей.

Пример условного обозначения:

NMRV 063 - 40 - E FA1 AS1 71B5 B3 - 0.37

,где:



  • NMRV - модель редуктора с фланцем для крепления электродвигателя;
  • 063 - типоразмер (межосевое расстояние);
  • 40 - передаточное число редуктора (i = 7,5, 10, 15, 20, 25, 30, 40, 50, 60, 80; 100);
  • E - означает червячный вал имеет выход с другой стороны фланца в виде цилиндрического вала (Е отсутствует - отсутствие);
  • FA, FB, FC, FD, FE (1/2) - означает наличие фланца на выходе и положение (отсутствует обозначение – без выходного фланца);
  • AS (1 / 2) - означает наличие выходного одностороннего вала и положение;
    АВ - двухсторонний выходной вал (отсутствует обозначение – полый вал со шпоночным пазом);
  • 71B5 - нормальная форма входного фланца;
  • B3 - монтажное положение;
  • 0.37 - мощность двигателя.



P.S.

  - При заказе редуктора без электродвигателя целесообразно указать размер входного фланца и диаметр отверстия входного вала.
  - При заказе редуктора с электродвигателем необходимо указать частоту вращения выходного вала, об/мин.

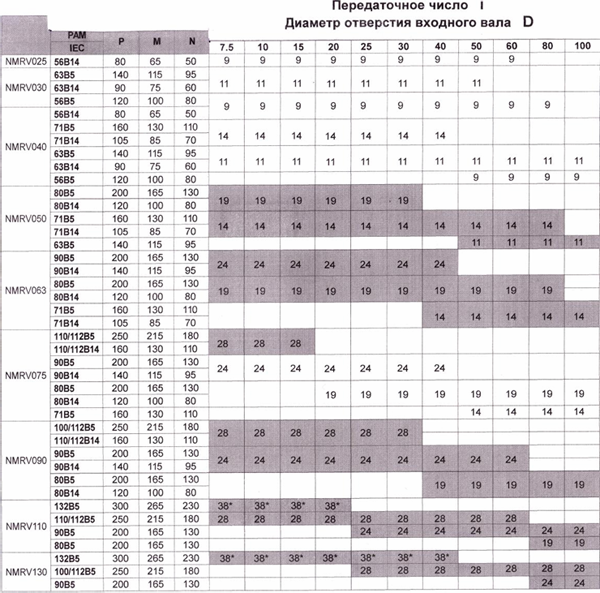

Возможные варианты присоединительных рамеров входного фланца в зависимости от типоразмера и передаточного числа редуктора:

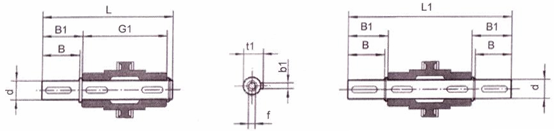

Чертеж выходного вала:

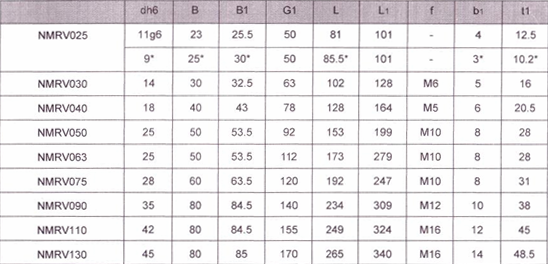

Размеры выходного вала в зависимости от типоразмера редуктора:



Реактивная штанга предназначена для компенсации реактивного крутящего момента, действующего на редуктор со стороны металлоконструкции, на которую он крепится.

Габаритные присоединительные размеры реактивной штанги в зависимости от типоразмера редуктора:

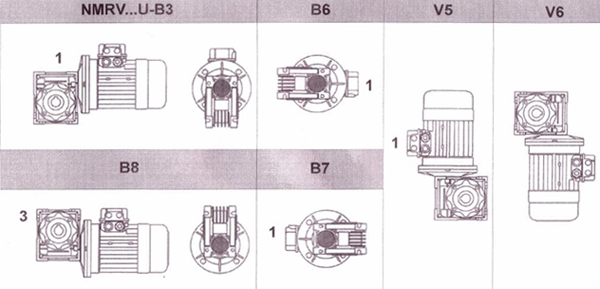

Монтажное положение мотор-редуктора NMRV:
