Ч-80А

Универсальный червячный одноступенчатый редуктор Ч-80А.

НАЗНАЧЕНИЕ:

Для преобразования частоты вращения и изменения крутящего момента двигателя. Редуктор разработан для установки в машинах и механизмах общепромышленного назначения.

Возможности:

• Работа при постоянных (до 24 часов в сутки) и переменных нагрузках;
• вращение вала в любом направлении, возможен реверс;
• частота вращения вала до 1500 об/мин;
• предназначен для работы в атмосфере I и II типов в соответствии с ГОСТ 15150 и при запыленности не более 10 мг/м3.

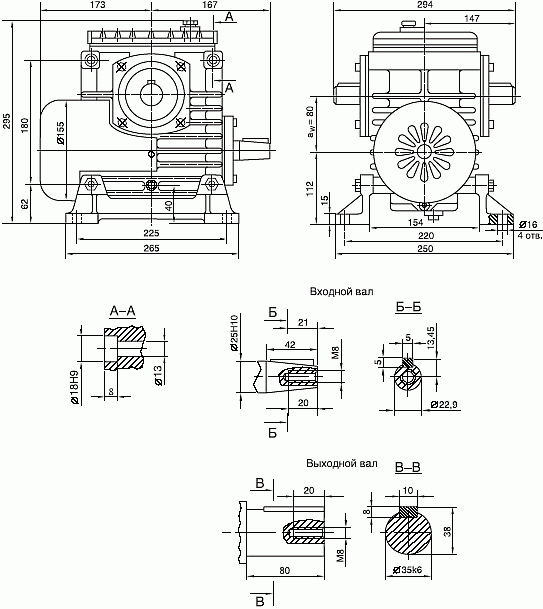

РИС1.
Габаритные и присоединительные размеры

РИС2.
Варианты сборки редукторов и расположения червяной пары

РИС3.
Варианты расположения лап
(1-без лап; 2-5 расположение лап по плоскостям)

Пример  условного обозначения червячных редукторов Ч 80 при заказе:

Редуктор Ч-80-40-52-1-2 ВУЗ, ТУ2-056-181-79, что означает:
редуктор червячный одноступенчатый универсальный типа Ч с межосевым расстоянием 80 мм, номинальным передаточным числом 40, вариантом сборки 52, с расположением червяка под колесом (вариант 1 по расположению червячной пары), вариантом установки с лапами 2, с вентилятором В, климатическом исполнении У, категорией размещения 3.
