ЧС-80(4Ч-80)
Назначение червячных редукторов ЧС-80 (4Ч-80)
Оптимизация скорости крутящего момента и изменения частоты вращения вала. Диаметр выходного вала 32 мм. Используется для комплектации приводов оборудования различного назначения. Часто используемые редукторы с передаточным числом 51 и 52 взаимозаменяемы. Для этого достаточно развернуть червячный вал на 180о и поменять местами крышки редуктора.
Возможности:
- Способен работать длительно (24 часа), периодически останавливаясь, и при кратковременных нагрузках. Редукторы с передаточным числом более 50 в непрерывном режиме применять нежелательно.
- Работа в одном направлении и с реверсом.
- Оптимальная частота вращения вала – 1800 об/мин.
Исполнение.
Запыленность воздуха не должна превышать 10 мг/м3. Атмосфера учитывается по ГОСТ 16350-80, I и II типа.
Редукторы выпускаются в таких исполнениях:
- У и Т, категории размещения 1...3.
- УХЛ и О, категория размещения 4, по ГОСТ 15150-69.
Предназначены для работы в умеренном климате по ГОСТ 15150-69.
РИС 1.
Габаритные и присоединительные размеры

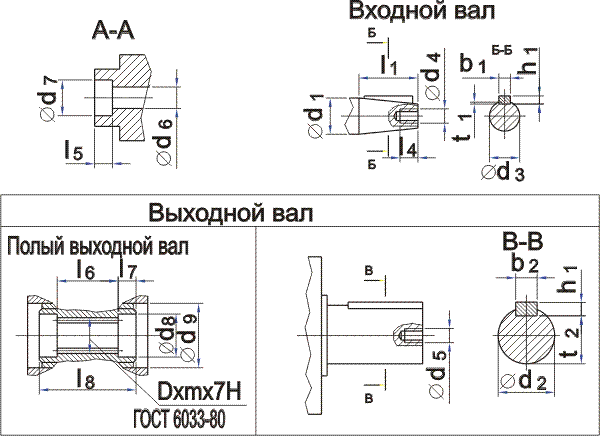

РИС 2.
Входной/выходной вал
| Типоразмер редуктора | aw | A1 | A2 | A3 | A4 | B1 | B2 | B3 | B4 | H | H1 | H2 | H3 | H4 | H5 | L1 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
4Ч-80
|
80
|
225
|
185
|
50
|
180
|
140
|
212
|
250
|
165
|
92
|
267
|
75
|
50
|
42
|
190
|
160
|
| Типоразмер редуктора | L2 | L3 | L4 | L5 | b1 | b2 | d1 | d2 | d3 | d4 | d5 | d6 | d7 | d8 | d9 | d10 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
4Ч-80
|
145
|
260
|
120
|
36
|
5
|
10
|
25
|
35
|
22.9
|
M8
|
M8
|
12.5
|
18
|
41
|
90
|
15
|
| Типоразмер редуктора | h1 | h2 | l1 | l2 | l3 | l4 | l5 | l6 | l7 | l8 | t1 | t2 | эвольвентные шлицы ГОСТ 6033-80 | объем масла, л | масса, кг |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
4Ч-80
|
5
|
8
|
42
|
58
|
20
|
20
|
8
|
64
|
26
|
116
|
3
|
30
|
40 х1,5х8Н
|
0.5…1.0
|
18.6
|
ТАБ1.
Габаритные и присоединительные размеры
РИС 3.
Варианты сборки редукторов
РИС 4.
Варианты расположения червячной пары
РИС 5.
Варианты расположения лап по плоскости
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Межосевое расстояние, мм |
80
|
|||||||||||
| Номинальная частота вращения входного вала, об/мин |
1500
|
|||||||||||
| Передаточное число номинальное |
8,0
|
10,0
|
12,5
|
16,0
|
20,0
|
25,0
|
31,5
|
40,0
|
50,0
|
63,0
|
80,0
|
|
| Номинальный крутящий момент на выходном валу при основном повторно-кратковременном режиме с продолжительностью включения ПВ=40% , Н*м. |
250
|
224
|
250
|
224
|
||||||||
| Номинальный крутящий момент на выходном ном валу в непрерывном режиме включения ПВ=100% Н*м. |
180
|
160
|
180
|
200
|
180
|
160
|
||||||
| КПД в непрерывном режиме с ПВ=100%, не менее |
87
|
86
|
85
|
82
|
78
|
76
|
70
|
64
|
62
|
55
|
51
|
|
| Допускаемая радиальная консольная нагрузка, приложенная в середине посадочной части входного вала, Н, в режиме с ПВ | 40% |
500
|
||||||||||
| 100% |
450
|
|||||||||||
| Допускаемая радиальная консольная нагрузка, приложенная в середине посадочной части входного вала, Н, в режиме с ПВ | 40% |
4000
|
||||||||||
| 100% |
3800
|
|||||||||||
| Корректированный уровень звуковой мощности, дБА, не более |
83
|
|||||||||||
| Масса, кг, не более |
15,0
|
|||||||||||
ПРИМЕР УСЛОВНОГО ОБОЗНАЧЕНИЯ ПРИ ЗАКАЗЕ
где
- 4 - порядковый номер модернизации конструкции редуктора;
- Ч - тип редуктора - червячный одноступенчатый;
- 80 - межосевое расстояние, мм;
- А - отличительный индекс;
- 31,5 - передаточное число;
- 51- вариант сборки по ГОСТ 26373-94;
- 1110 — конструктивное исполнение по способу монтажа по ГОСТу 30164-94;
- У2 - климатическое исполнение и категория по ГОСТ 15150.
