РМ-250, РМ-350, РМ-400, РМ-500
Редукторы серии РМ двухступенчатые цилиндрические горизонтальные РМ-250, РМ-350, РМ-400, РМ-500. Применяются в кранах, транспортерах, конвейерах и подъемниках. Способны работать в помещениях с повышенной запыленностью. Могут применяться как редукторы общепромышленного назначения в неагрессивной среде. Разработаны для увеличения крутящих моментов и снижения частоты вращения. Передаточное отношение в пределах 8...50. Крутящий момент 243...2332 Н*м.
Возможности:
- Работают при постоянной и переменной нагрузке.
- Возможна работа в одном направлении и реверс.
- Обороты на входном валу не превышают 1500 об/мин.
- Редукторы рассчитаны на повторно-кратковременную работу.
Исполнение. Редукторы выпускаются в таких исполнениях:
- У и Т, категории размещения 1...3. Редукторы разработаны для эксплуатации в умеренном климате.
- Неагрессивная среда, повышенная запыленность.
- Температурный диапазон: -40оС - +50оС.
- Расчеты проводились в соответствии с ГОСТ 15150-69.

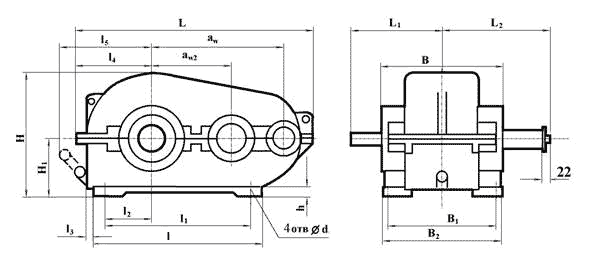

РИС 1.
Габаритные и присоединительные размеры.
РМ-250, РМ-350, РМ-400, РМ-500
| Тип | aw | aw2 | L | L1 | L2 | l | l1 | l2 | l3 | l4 | l5 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| РМ-250 |
250
|
150
|
540
|
200
|
238,5
|
320
|
235
|
45
|
50
|
189
|
249
|
| РМ-350 |
350
|
200
|
710
|
260
|
268,5
|
415
|
310
|
5P
|
60
|
238
|
280
|
| PM-400 |
400
|
250
|
816
|
270
|
325,5
|
440
|
370
|
80
|
75
|
288
|
367
|
| PM-500 |
500
|
300
|
986
|
330
|
330
|
620
|
480
|
110
|
87
|
338
|
420
|
ТАБ1.
Габаритные и присоединительные размеры.
РМ-250, РМ-350, РМ-400, РМ-500
| Тип | B | B1 | B2 | H | H1 | h | d | Масса, кг |
|---|---|---|---|---|---|---|---|---|
| РМ-250 |
230
|
190
|
230
|
312
|
160
|
22
|
17
|
85
|
| РМ-350 |
270
|
250
|
290
|
400
|
200
|
23
|
17
|
145
|
| PM-400 |
300
|
270
|
310
|
490
|
250
|
25
|
17
|
210
|
| PM-500 |
350
|
310
|
350
|
592
|
300
|
25
|
17
|
390
|
ТАБ2.
Г
РИС3.
Размеры концов входных валов.
| Тип | d | d1 | d3 | d4(не более) | l | l1 | b | h | t |
|---|---|---|---|---|---|---|---|---|---|
| РМ-250 |
30
|
27,10
|
М20x1,5
|
50
|
80
|
58
|
5
|
5
|
3
|
| РМ-350 |
40
|
35,90
|
М24x2
|
63
|
110
|
82
|
10
|
8
|
5
|
| РМ-400 |
40
|
35,9
|
М24x2
|
63
|
110
|
82
|
12
|
8
|
5
|
| PM-500 |
50
|
45,9
|
М36x3
|
70
|
110
|
82
|
16
|
10
|
6
|
ТАБ3.
Размеры концов входных валов.
РИС4.
Размеры концов выходных валов.
| Тип | d m6 | d1 | b | l | t |
|---|---|---|---|---|---|
| РМ-250 |
55
|
65
|
16
|
82
|
60
|
| РМ-350 |
55
|
65
|
16
|
82
|
60
|
| РМ-400 |
80
|
90
|
22
|
123
|
88
|
| РМ-500 |
95
|
115
|
25
|
130
|
104
|
ТАБ4.
Размеры концов выходных валов.
РИС5.
Варианты сборки редукторов.
ПРИМЕР УСЛОВНОГО ОБОЗНАЧЕНИЯ ПРИ ЗАКАЗЕ
Редуктор РМ-750-40-12-У2, где:
- РМ– тип редуктора;
- 750– общее межосевое расстояние;
- 40– номинальное передаточное число;
- 12– вариант сборки;
- У– вариант исполнения;
- 2– категория размещения.
